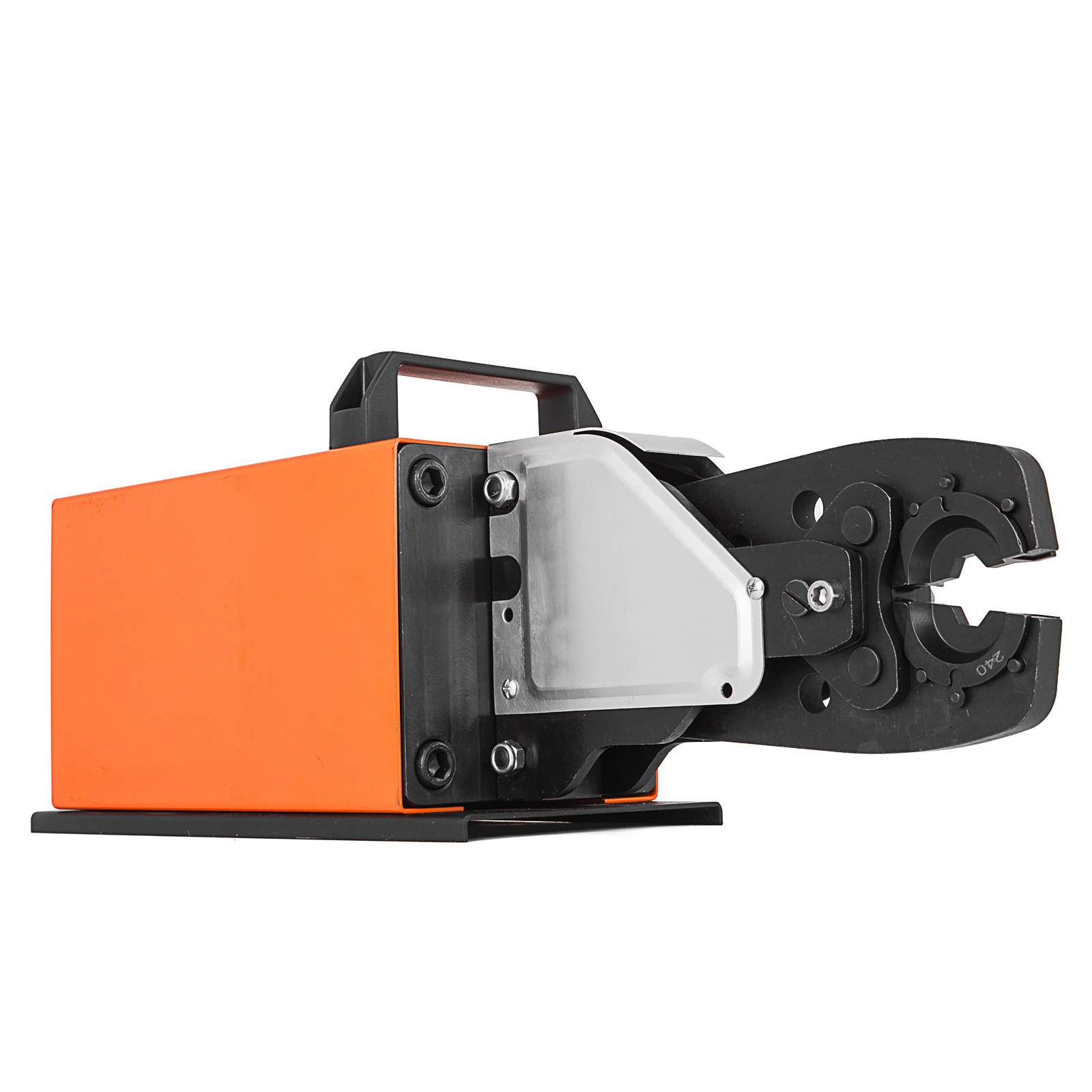

Estaherramienta de prensado neumática AM-240 es impulsada por un cilindro estándar de doble acción y sirve para lograr una alta eficiencia y calidad tanto en la fuerza como en la velocidad de prensado. La prensadora neumática es adecuada para muchos tipos de terminales.

*No incluye el compresor de aire.

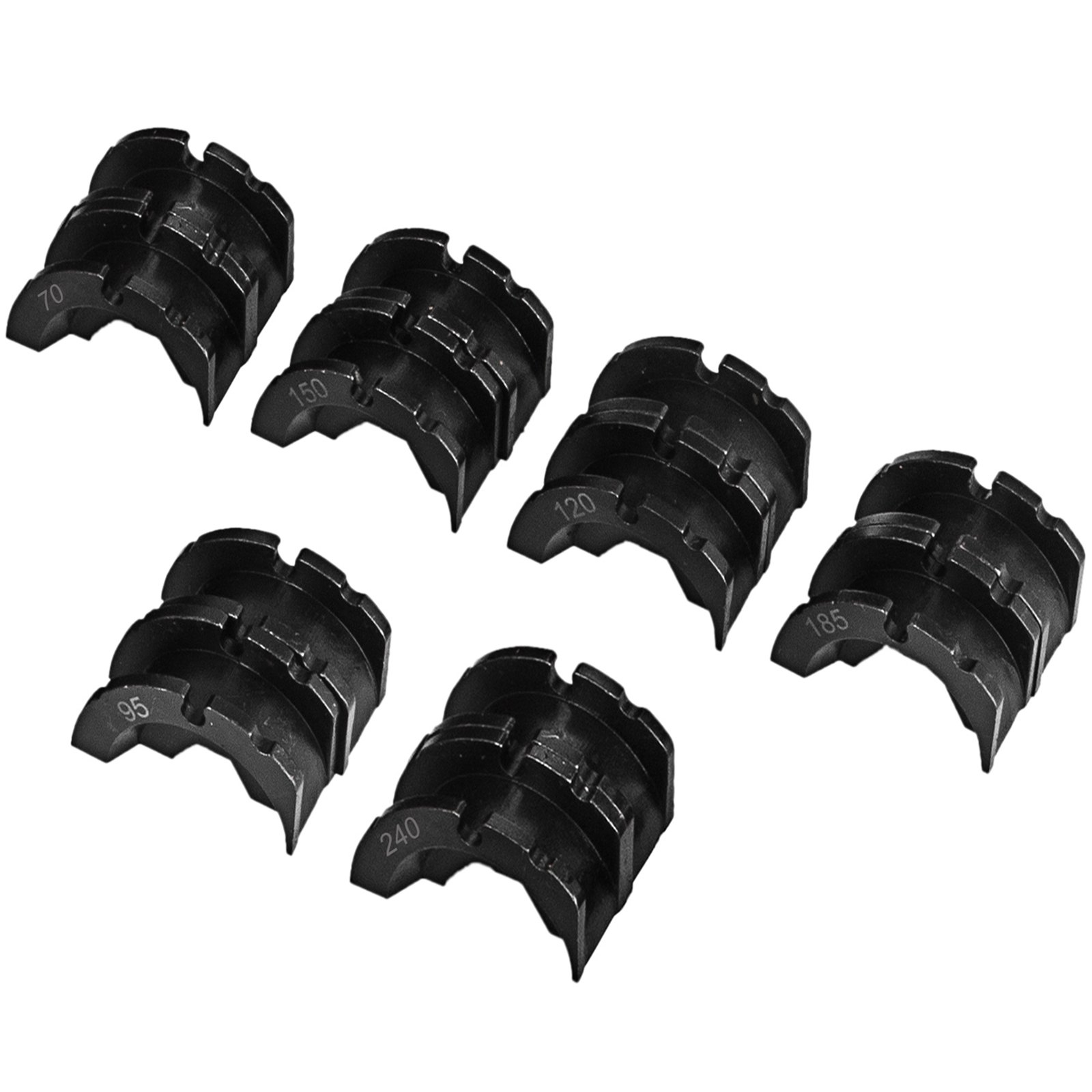

 6 pares de moldes: (1)150, 150; (2)70, 70; (3)95, 95; (4)120, 120; (5)185,185; (6)240; 240.

Sobre el uso

• En primer lugar, ponga el terminal a punto de engarzar en la posición correspondiente de la abrazadera.
• En segundo lugar, coloque el conductor aislado pelado en el terminal, empuje la válvula de aire del pie y suéltela después del engaste.
• A continuación, corte el suministro de gas. Desmontar los tornillos de fijación de la abrazadera con una llave en forma de L para mayor seguridad.
• Si es necesario, cambiar de la abrazadera que necesita y volver a apretar el tornillo.
• Por favor, alinee bien las abrazaderas y se utilizan por parejas.
• Después del montaje, presione lentamente la válvula de gas accionada por el pie para hacer que la máquina trabaje a una velocidad bastante baja para comprobar el portamatriz montado.

Atención:

• Por favor, lubrique todas las articulaciones mecánicas móviles antes de empezar a operar, esto aumentará la vida útil de la máquina de forma significativa.
• Cuando procese una terminal de gran tamaño, por favor garantice suficiente suministro de gas y presión de aire.
• No utilice ni almacene el conjunto de la máquina en un entorno con una temperatura demasiado alta o demasiado baja, o con una humedad elevada.

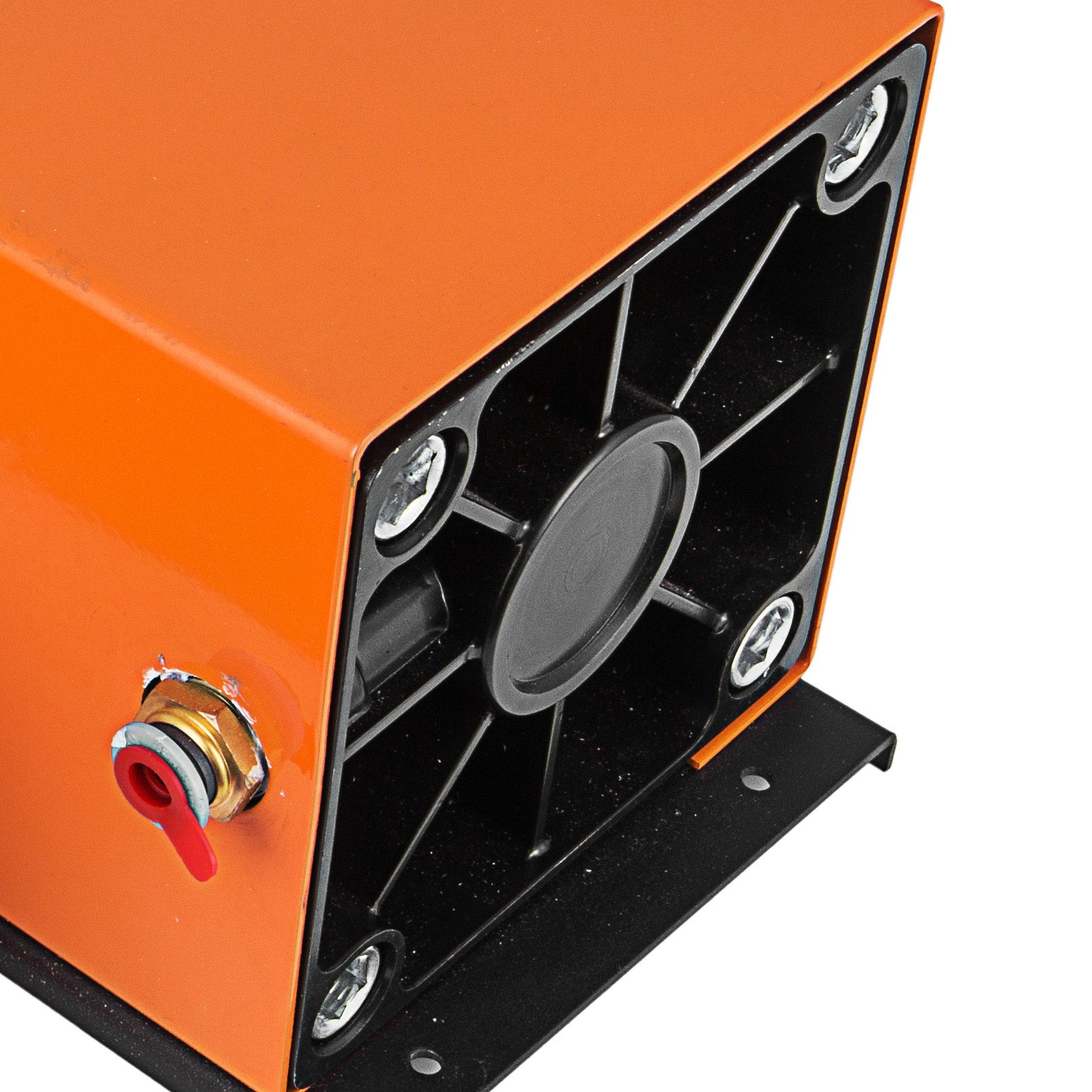

• Mantenga la máquina limpia y seca antes de guardarla. Añadir tapones antipolvo a la entrada y salida del gas puede ser una buena elección.

• Apto para el engaste de terminales en forma de U (≤ 220 mm²) y terminales no aislados (≤ 240 mm²)
• Fuerza de salida alta de 10 T, presión de aire aplicable 0,4-1 MPa
• Accionado por un cilindro estándar de doble acción
• Alta eficiencia y calidad en la fuerza y la velocidad de prensado
• Capaz de procesar terminales de gran tamaño

• Presión Neumática de Trabajo: 0,4-1 MPa
• Fuerza de Salida: 10 T
• Terminal en Forma de U: ≤ 220 mm²
• Terminal no Aislado: ≤ 240 mm²
• Flujo en El Equipo: Aire comprimido
• Peso Bruto: 28,2 kg (62,2 lb)

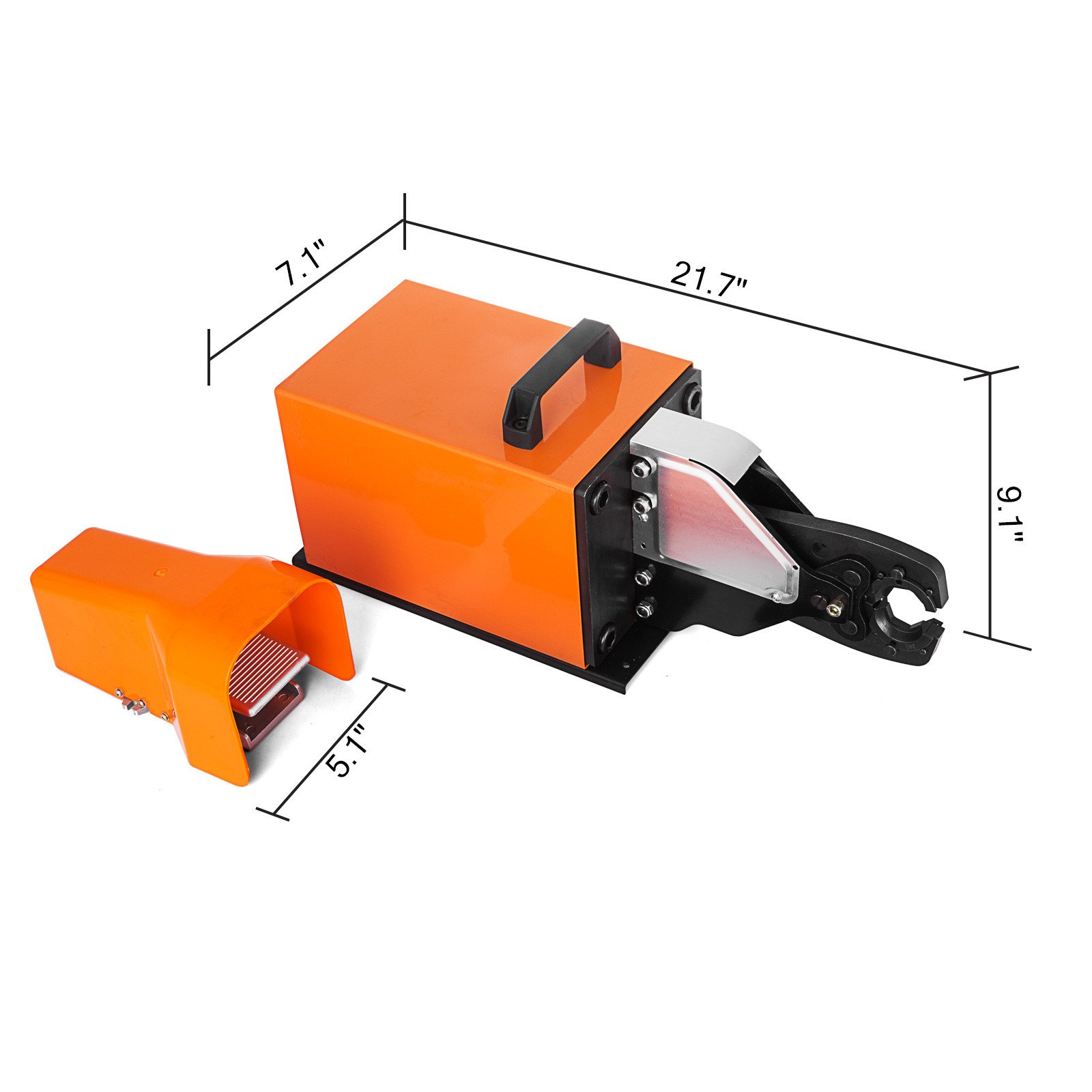

• Dimensiones del Paquete (L x A x A): 58 x 30 x 29 cm (22,8" x 11,8" x 11,4")

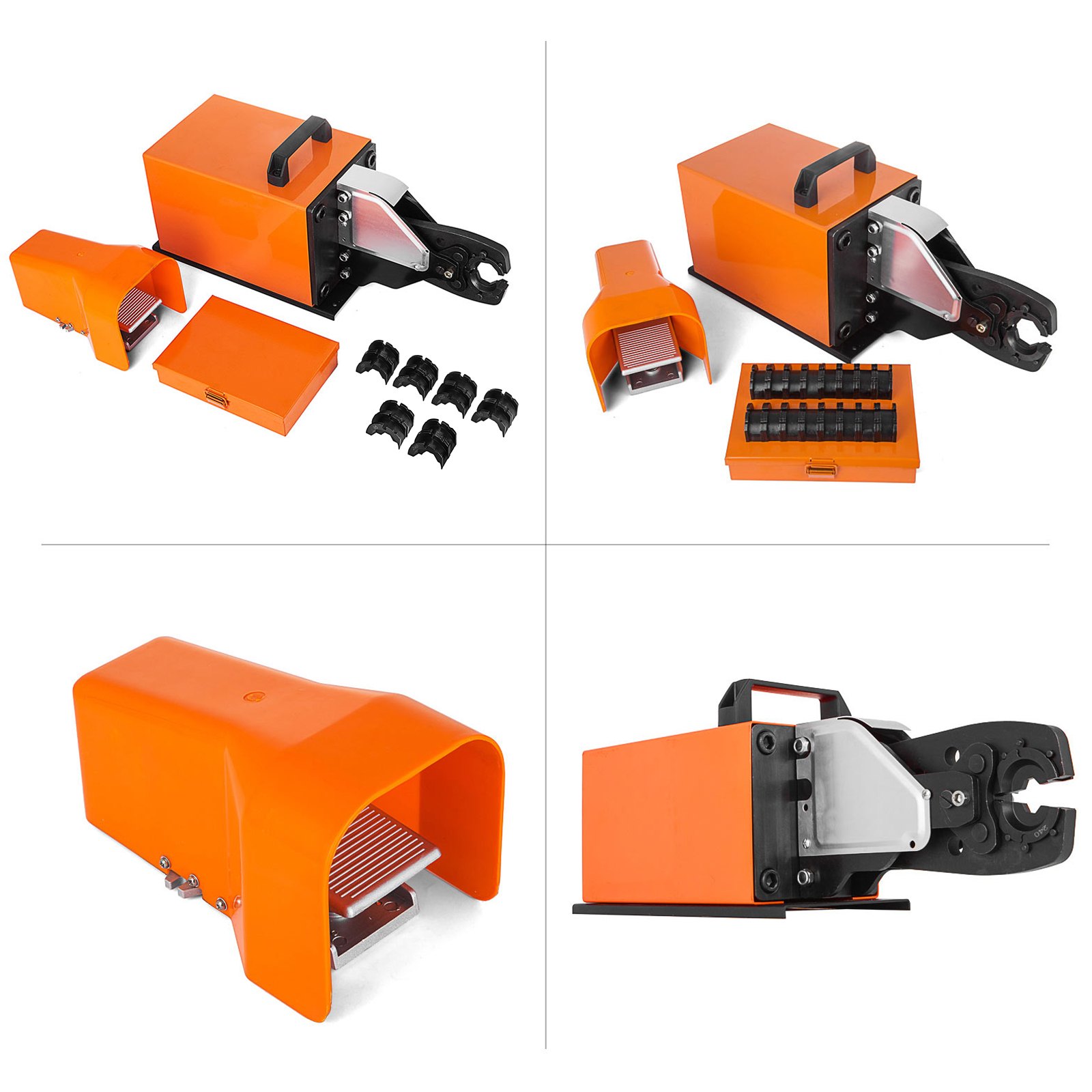

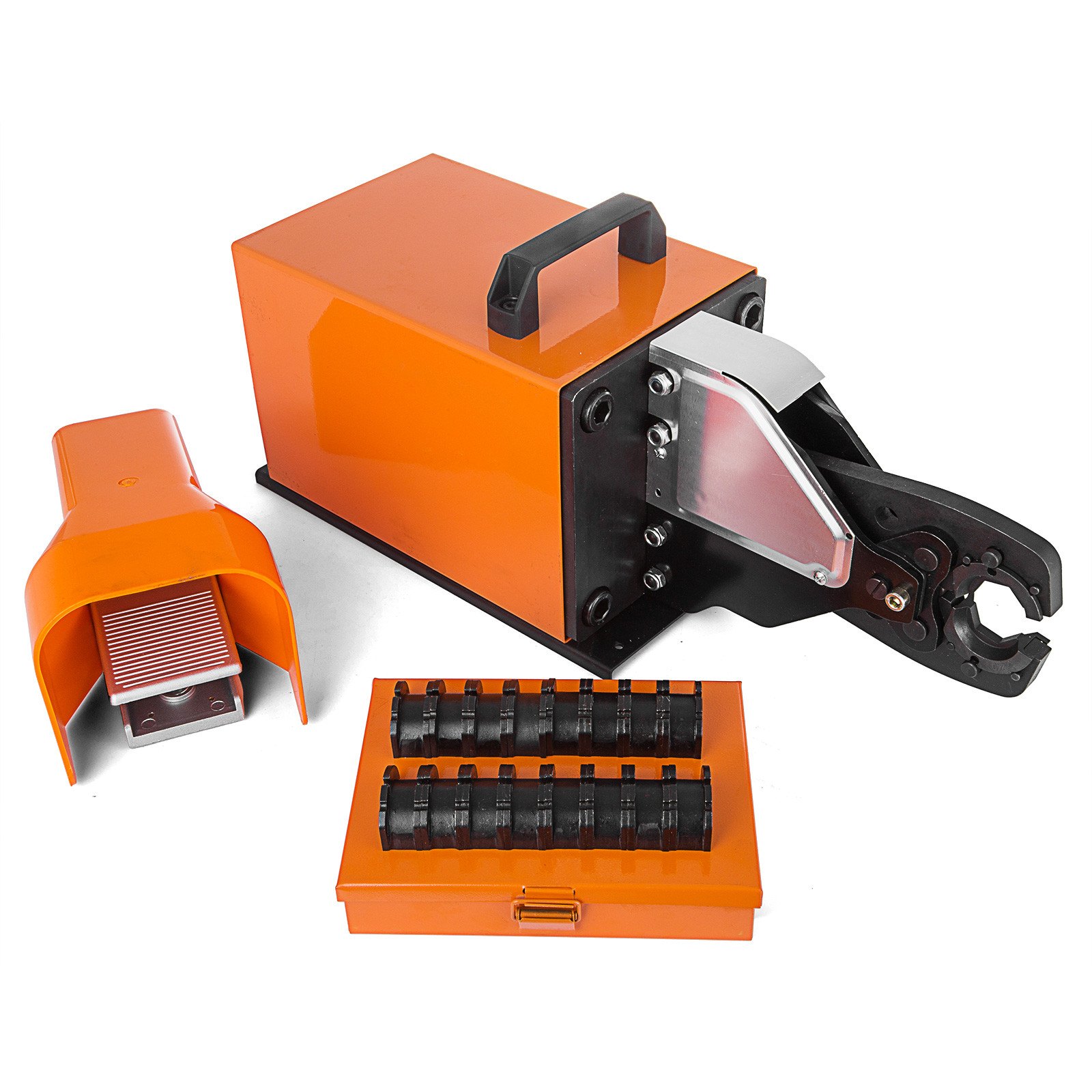

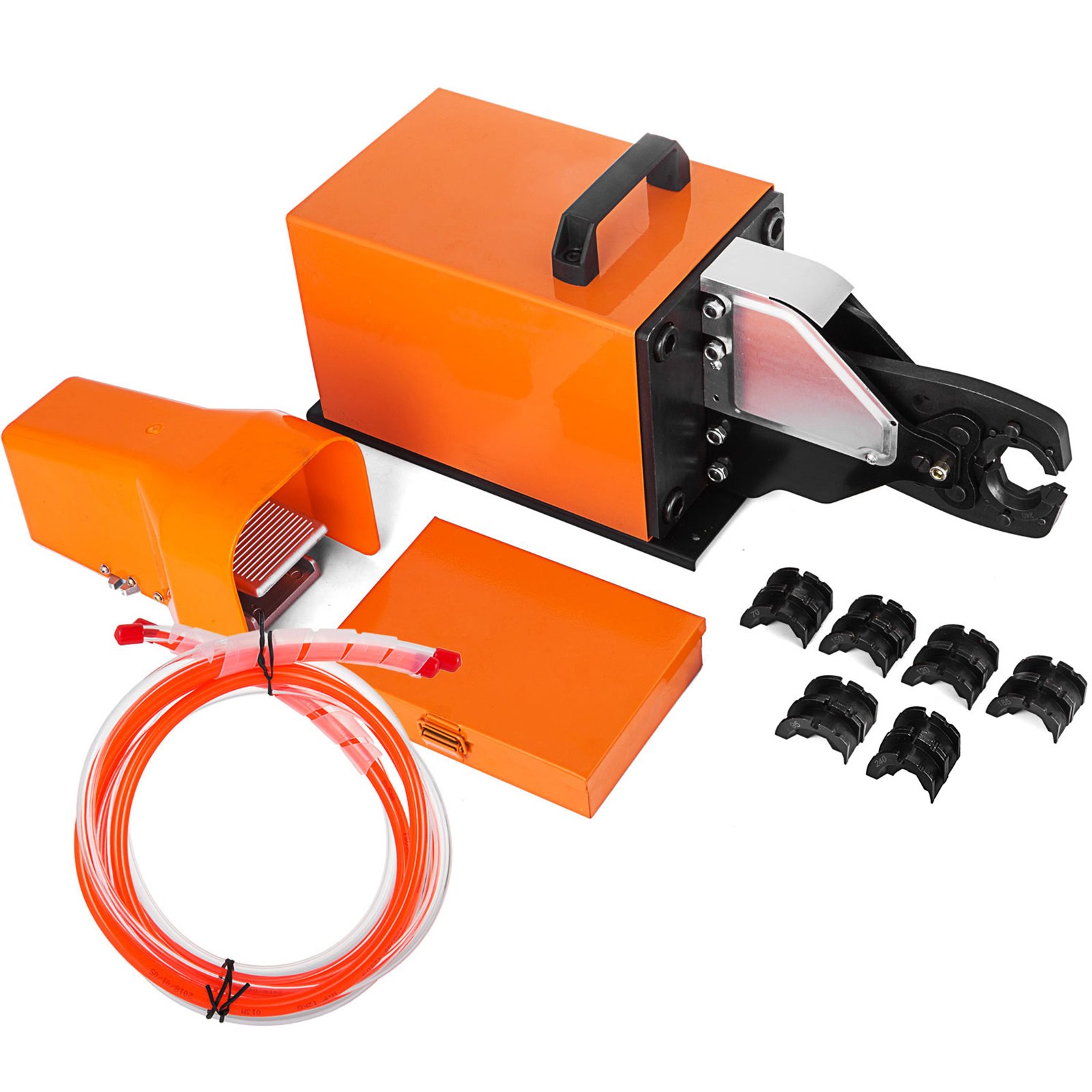

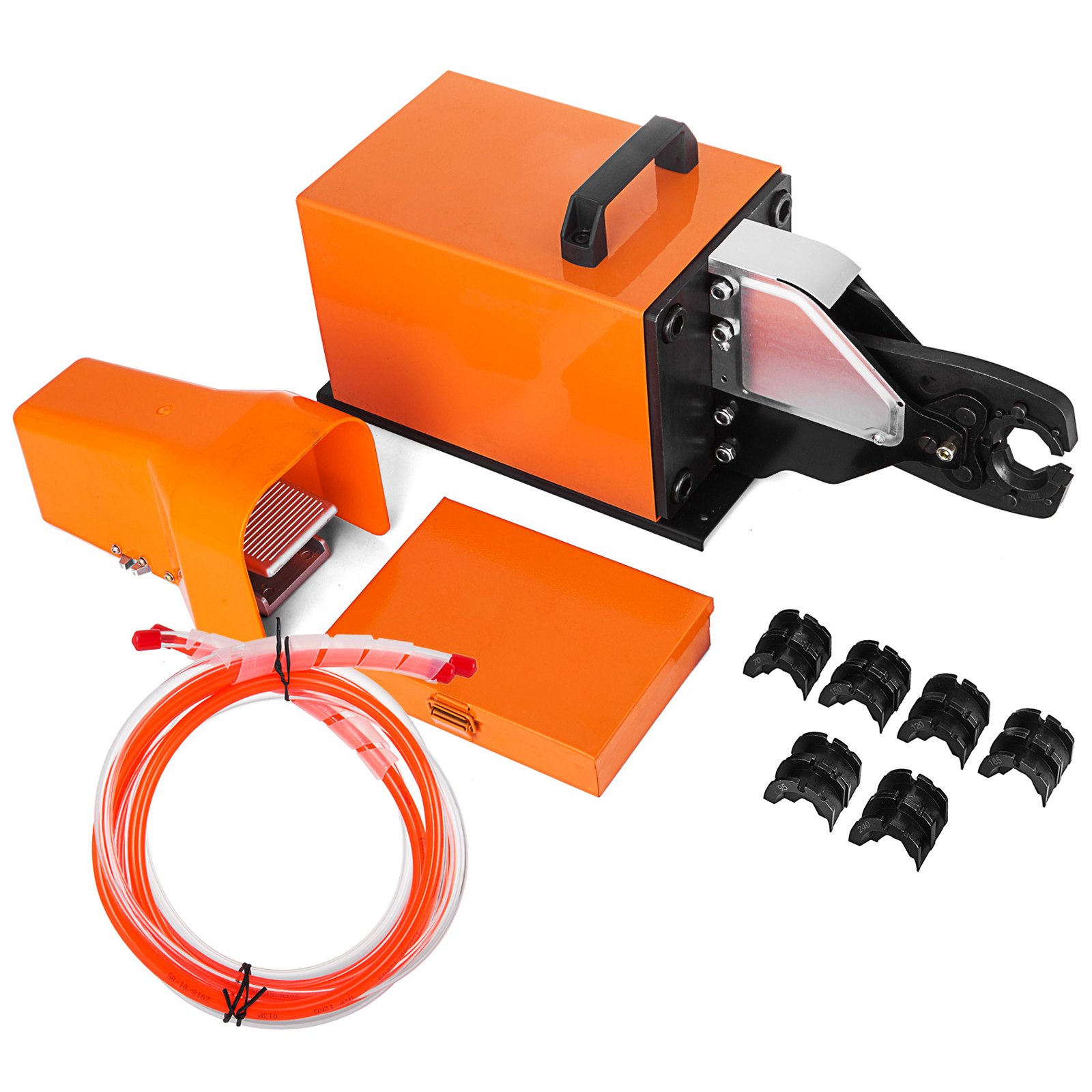

• 1 x AM-240 Herramienta de Prensado Neumático

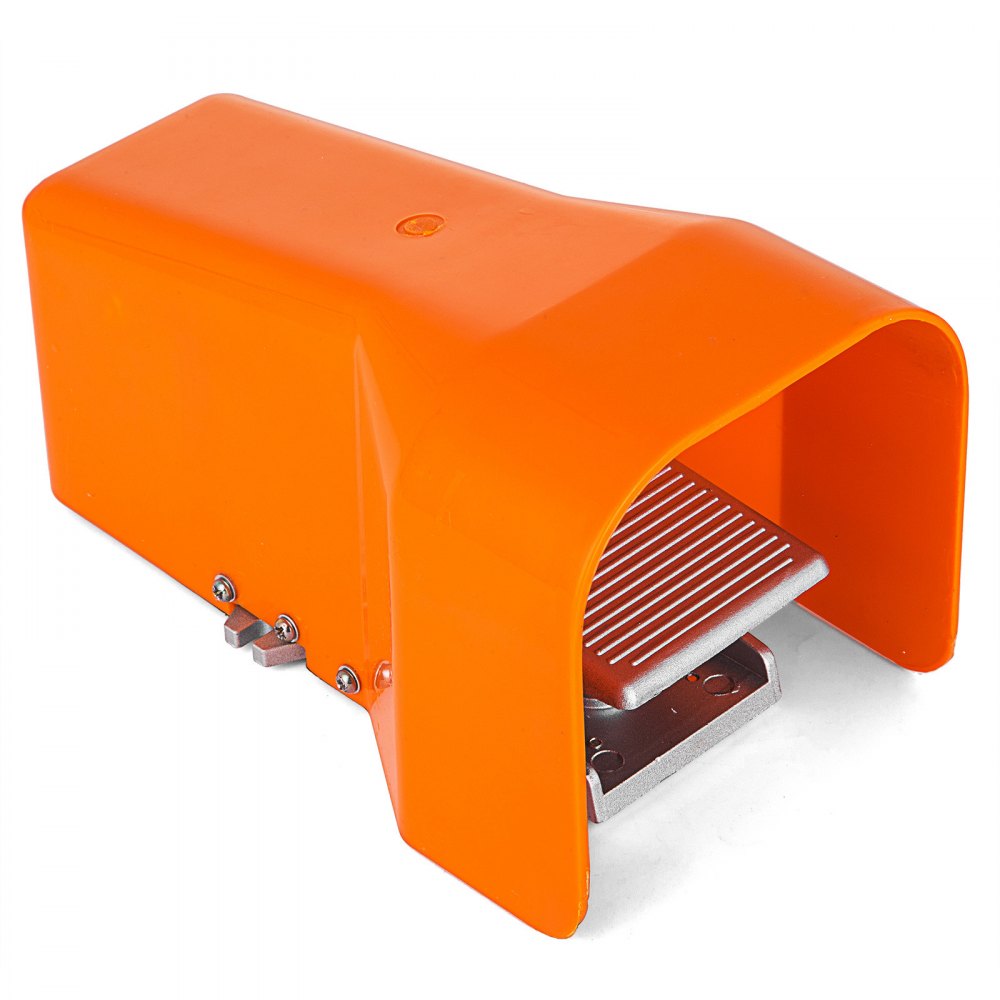

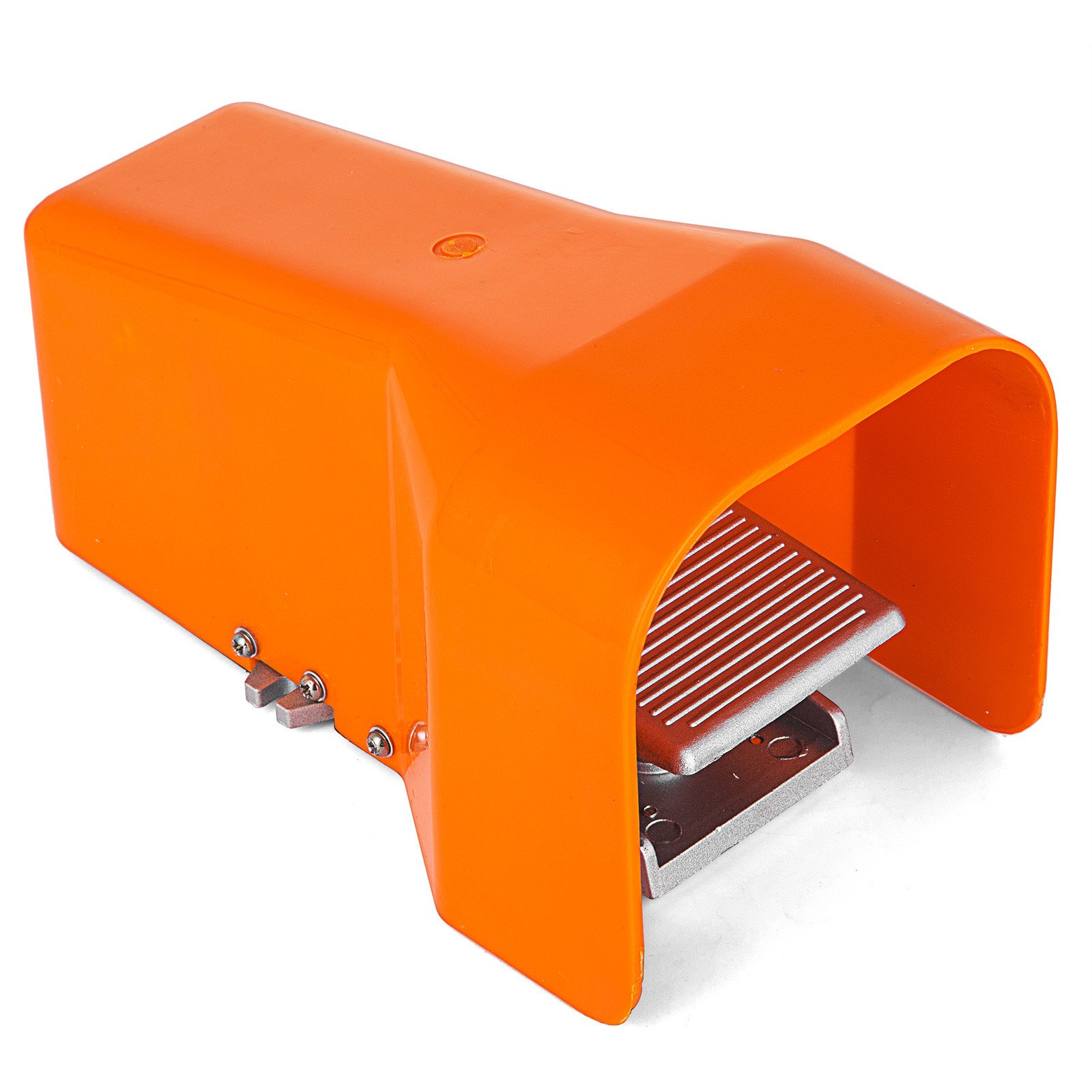

• 1 x Válvula de Aire de Pie
• 2 x Tubos de Aire
• 6 x Pares de Moldes
